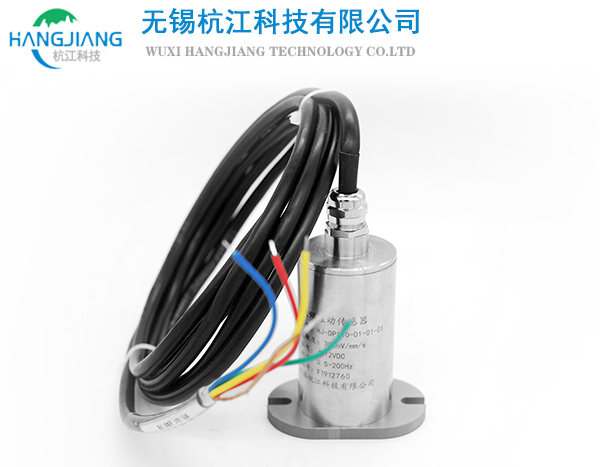

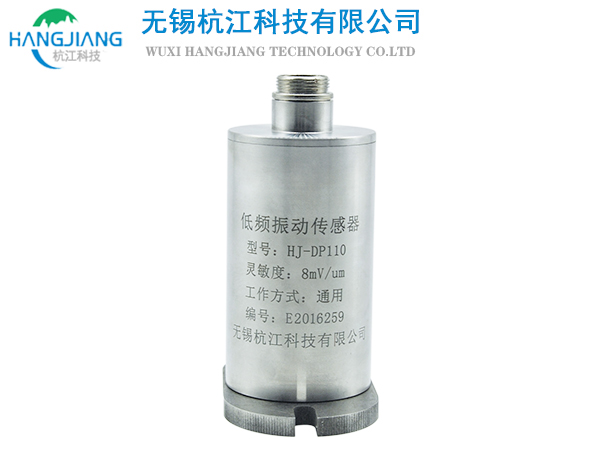

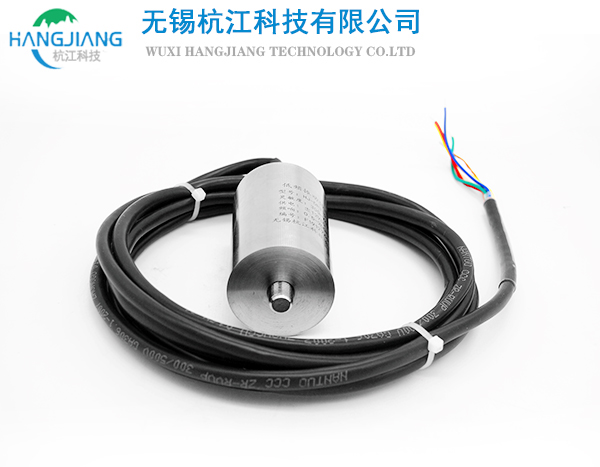

低频振动传感器HJ-DP110

一. 基本原理

低频振动传感器HJ-DP110是属于惯性式传感器。是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动，切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。

传感器的总体设计保证它有如下使用特点：

1.感器有较低的使用频率，可以适用于低转速的转动机器。

2.相对于其它类型的振动传感器而言低频振动传感器有较低的输出阻抗，较好的信噪比。它同一般的通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便。

3.传感器设计中取消了有摩擦的活动元件，因此使用寿命相对较长。

4.传感器有一定抗横向振动能力（不大于10g）。

二.主要技术指标

1、 频率响应：0.5Hz～200Hz（-3dB）

2、 灵敏度：100mv/mm/s±3%（位移）（或根据用户要求调整）

3、 量程：100mm/s

4、 线性度：< 5%

5、 最大输出电压：10000mv

6、 使用温度范围：-30℃～80℃

7、 ：安装底座由M10×1螺栓与被测点机壳联接，在被测点打一个M10×1的安装孔深8mm左右，用M10×1的螺栓将变送器与安装孔旋紧即可。非M10×1螺栓只要提供开孔尺寸亦可。

三.使用注意事项

1、 配接电缆线插头时，要认真仔细，不能配接错，否则会烧毁传感器。

2、 传感器安装时一定要注意水平型和垂直型传感器，不能混用。

3、 在检查接线无误时，再接通电源。

4、 传感器在运输及安装过程中，应尽量避免不必要的振动和冲击，尤其避免横向振动和冲击。
