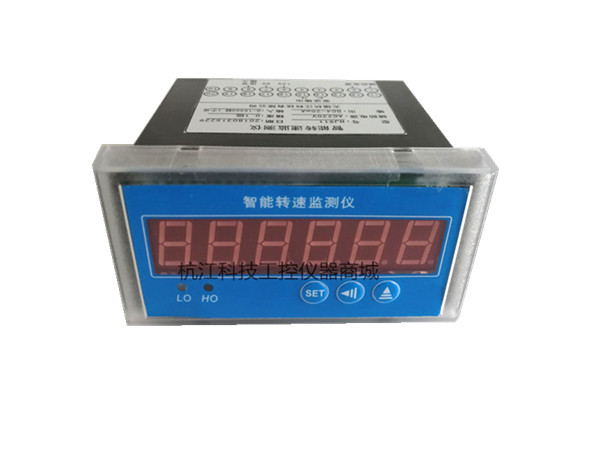

HJ911智能转速监测仪

HJ911智能转速监测仪

  • 产品描述:HJ911智能转速监测仪RS485接口;电气连接:三线连接,即A,B,0V(信号地);连接类型:异步,半双工
  • 在线订购

HJ911智能转速监测仪使用说明

一、概述

(1)输入信号:开关量、电平脉冲(低电平:-30V~+0.6V;高电平:+4V~+30V)

(2)外接传感器:光电转速传感器,接近转速传感器,霍尔转速传感器,编码器等;

(3)仪表向传感器外供DC12V/30mA直流电压;

(4)仪表可设定倍率Scale,显示小数点,满足测量精度、以及线速

测量。显示的转速值=每秒输入的脉冲个数×60×倍率,

倍率Scale的范围0.0001~9999

(5)一路继电器报警,可设置成上下限报警输出;

(6) 4~20mA0~20mA变送输出,变送低限、高限可设(可选0~5V,1~5V0~10V变送输出)

(7) RS485通信,标准Modbus RTU协议,可直接与工业组态软件组网;

(8)测量显示范围:0~99999

二、主要技术指标

性能

参数

转速范围

0~99999

显示值

每转输入的脉冲个数×60×倍率

外供电源

DC12V/30mA

工作电源

工作范围

DC24V

功耗

4VA

通信接口

RS485接口,Modbus-RTU协议

模拟量变送输出

14~20mA变送输出;精度0.5级;负载电阻510Ω

继电器

继电器触点寿命10万次,触点容量AC220V/5A,DC24V/5A

工作环境

工作温度:-10-55℃;储存温度:-20-80

外形尺寸

面板尺寸:96×48mm;开孔尺寸:92×44mm;深度:112mm

三、按键使用操作说明

1、按键定义:

功能键SET:用于进入菜单项,选择设置项。

移位键?:循环选定页面内的数码管,选定的数码管呈闪烁状态。

增加键▲:加闪烁位数码管的数值(数字在0~9之间循环)

2、操作方法:

用“SET”键选择参数设置页面,按“▲”进入参数值修改,通过“?”和“▲”来实现更改参数,用“SET”键确认并进入下一项参数设置。

3、设置参数说明:

序号

显示

内容说明

范围

PP03

通讯参数设置

Addr

RS485通信地址

1~247

说明:设置RS485通信地址

bAUd

RS485通信波特率

24004800960019200

说明:RS485通信的波特率

PP04

倍率设置

S-dot

倍率小数位置

0~4

说明:倍率值的小数点位置

SCALE

倍率值

0.9999~9999

说明:倍率的值

d-dot

显示小数点位置

0~4

说明:用于设置显示的精度

四、接线图


五、通信模块

1、通信协议及特点:

RS485接口;电气连接:三线连接,即A,B,0V(信号地);连接类型:异步,半双工;国际标准Modbus-RTU协议,仪表地址:1~247,波特率:240048009600,数据格式:10位异步通信方式(1个起始位,8个数据位,1个停止位,无奇偶校验位);本机目前开放了03H,04H读命令(用来读测量数据)10H写寄存器命令,03H,04H读命令功能相同,如果仪表接收到的命令有错,仪表将不响应。

报文格式说明:

命令04H(03H):读命令

主机请求:地址+命令+数据地址+数据长度+ CRC校验码

1byte + 1byte + 2byte + 2byte + 2byte

地址:为所要查询仪表地址号,可以在1~247内设置,占用1个字节

命令:04H03H读命令,长度为1个字节

数据地址:欲读取的数据起始地址,占用2个字节

数据长度:欲读取的数据字长度

CRC校验码:低8位在前,高8位在后,占用2个字节

从机响应:地址+命令+数据长度+数据信息+ CRC校验码

1byte + 1byte + 1byte + nbyte + 2byte

地址:为仪表地址号,长度为1个字节

命令:034H03H,长度为1个字节

数据长度:将要发送的数据字节长度

数据信息:读取的数据,具体见各种型号仪表电量读取参数地址表

CRC校验码:占用2个字节,低8位在前,高8位在后

命令10H:写命令

主机请求:地址+命令+起始地址+寄存器数+字节数+写寄存器数据+ CRC校验码

1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte

地址:为所要查询仪表地址号,可以在1~247内设置,占用1个字节

命令:10H写命令,长度为1个字节

起始地址:欲写的数据起始地址,占用2个字节

寄存器数:欲写的寄存器数量

字节数:写数据的字节数量

写寄存器数据:写入寄存器的数据

CRC校验码:低8位在前,高8位在后,占用2个字节

从机响应:地址+命令+起始地址+寄存器数+ CRC校验码

1byte + 1byte + 2byte + 2byte + 2byte

地址:为仪表地址号,长度为1个字节

命令:10H写命令,长度为1个字节

起始地址:欲写的数据起始地址,占用2个字节

寄存器数:欲写的寄存器数量

CRC校验码:低8位在前,高8位在后,占用2个字节

2、仪表参量地址表:

地址

项目描述

数据类型

属性

说明

0

当前测量转速值

Long

R/W

地址0,1组成一个4字节的长整数

1

2

显示小数点位

int

R/W

显视小数点位

3

倍率小数点位

int

R/W

倍率小数点位

4

倍率值

int

R/W

二个字节组成的无符号整数

说明:

测量转速值=(Byte0×1000000H+ Byte1×10000H+ Byte2×100H+ Byte3)/10^显示小数点位

3、通信举例:

(1)读数据寄存器(功能代码03H/04H):读当前的测量转速2565RPM,仪表地址为1

主机读数据帧:

地址

命令

起始地址(高位在前)

寄存器数(高位在前)

校验码(低位在前)

01H

04H

00H,00H

00H,02H

71H,CBH

仪表回应数据帧:

地址

命令

数据长度

数据段(4字节)

校验码

01H

04H

04H

00H,00H,0AH,05H

3DH,27H

(2)写数据寄存器(功能代码10H):设置显示小数点位dot=1,仪表地址为1

主机写数据帧:

地址

命令

起始地址

寄存器数

字节数

数据段

校验码

01H

10H

00H,02H

00H,01H

02H

00H,01H

66H,72H

仪表回应数据帧:

地址

命令

起始地址

寄存器数

校验码

01H

10H

00H,02H

00H,01H

A0H,09H

六、应用举例

1、测量转速

测量一个电机的转速,电机每转一圈向仪表送入5个脉冲,设置倍率小数点S-dot=1,SCALE=2,则倍率值为0.2,假如电机每秒钟32.5转,显视的转速值=1950=32.5×5×60×0.2。如果电机每转一圈向仪表送入1个脉冲,设置倍率小数点S-dot=0,值SCALE=1,则倍率值为1,假如电机每秒钟42转,显示的转速值=2520=42×1×60×1。显示转速值=每秒输入的脉冲个数×60×倍率。

2、测量线速度

测量一个转轴周长为0.45m的转轴的线速度,每转一圈向仪表送1个脉冲,把倍率设置为45,显视小数点位d-dot设置为2,如果转轴每分钟转826转,测仪表的显视=371.70=45×826/100,用倍率设置为周长,得到的就是线速度。
