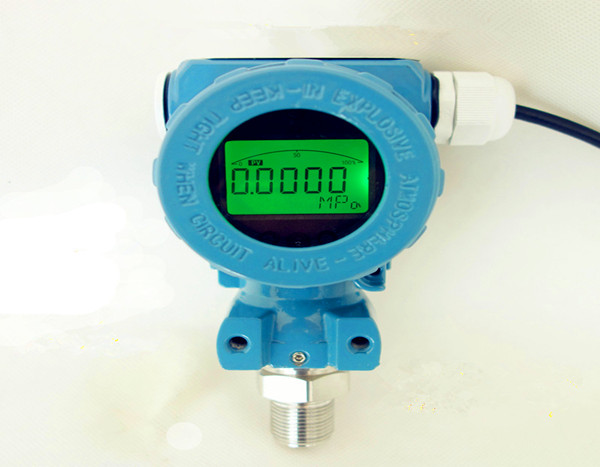

HJ-3602防爆压力变送器

HJ-3602防爆压力变送器采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。

二、 主要技术参数

壳体材质：304不锈钢接头

接头大小：M20×1.5（可非标定做）

测量范围：-0.1-0-100mpa（量程内可选）

精度等级：0.5级 可以订做0.2级

芯体：进口扩散硅芯片

电流输出：4-20ma+Hart

使用环境条件：常温介质的压力测量,能长期稳定工作

主要功能特点：

1、采用国际最新的AD采集处理技术，实现高精度和高稳定性

2、内置完善的抗干扰器件配合多级保护电路，保证了现场的高可靠性

3、功能完善的三按键现场调试，可实现迁移、量程、调零、阻尼、数据恢复等功能

4、拥有翠绿色背光的多功能全视角5位LCD显示器

⑴ 工作温度：-20℃～80℃；

⑵ 变送器的准确度等级分为：

0.1级，基本误差为±0.1；

0.3级，基本误差为±0.3；

0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。

⑶ 热零点漂移

环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。

⑷ 热灵敏度漂移

环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。

⑸ 绝缘电阻

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

三、 外形及安装

四、

外形结构见图1，该压力变送器由壳体，

放大器，接线端子组成，根据用户的需要

可以选用LED表，或LCD液晶表头显示。

四、 安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方安装；

⑷ 直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。

五、 电气连接

打开仪表后盖（接线端子面），见接线端子。如图2

六、零点调整方法：

压力变送器在出厂前，已经过标定，无须用户再次调整。若在使用过程中发生零位偏离可打开

表壳在PCB 电路上放方位置有微动开关，注意清零时将压力变送器垂直放置在正常通电的情况下长按3秒钟即可清零。

七、 安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶ 变送器外螺纹处一定要注意密封，否则会造成压力不准不稳。

⑷ 安全栅须取得防爆合格证，其安装应按其说明书的要求进行。

⑸ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
