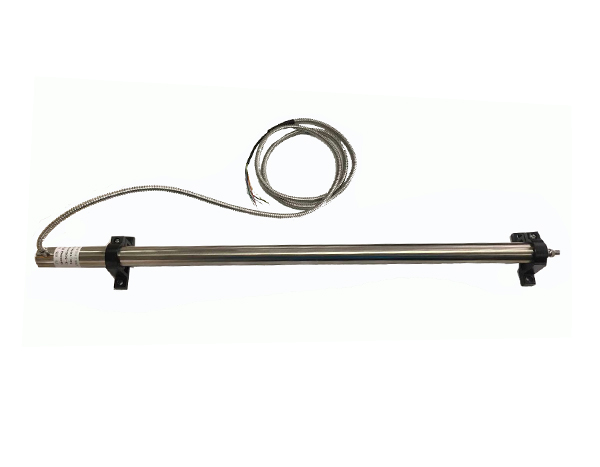

LVTD油动机位移传感器

TD系列位移传感器结构简单, 工作可靠, 使用维护方便, 寿合长,线性度好,重复精度高。主要用于汽轮机厂、电厂的汽轮机。
其线性度一般可达到0.1%;输出灵敏度一般为0.1~1V/mm;分辨率一般为0.1µm;且测量范围宽;时间常鼓小动态响应快。 此外TD系列位移传感基尚有以下优点:

1、动态特性好,用子进行高速在线官动检测和目动控制。

2、可在强磁场,大电流,高温潮湿等悪劣环境下工作。

3、体积小,价格便宣,性能价格比高。

二、工作原理

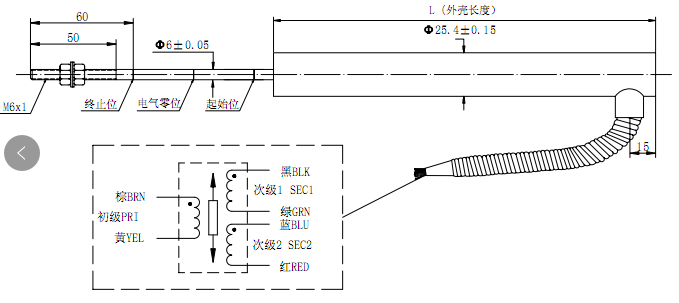

TD系列 LVDT位移传感器工作原理,是铁芯可移动的变压器。 传感器由3组线圈组成:初级线圈1组,引出线为棕、黄;次级线圈2组,一组引出线为黑、绿,另一组引出线为蓝、红。称差动变压器式位移传感器。把绿线跟蓝线连接作为差动输出。

三、技术参数

1、线性量程:±10~±500mm

2、精度误差: 0.5%、0.25%

3、灵敏度: 2.8~230mV/V/mm

4、初级激励电压: 5Vrms  (1~5Vrms)1

5、激励频率: 1KHZ  (400Hz~10KHZ)

6、动态频率:200Hz(3db)


7、零位电压:小于满刻度输出的0.5%

8、灵敏度漂移: 0. 01%/℃FS0

9、工作温度: -55℃~+150℃    (特殊规格可达0~+280℃)

10、负载阻抗:与传感器相接的负载要大于20KΩ

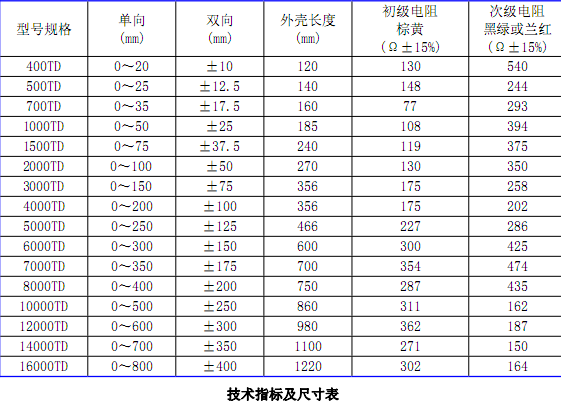

四、TD系列各型号技术指标尺寸
