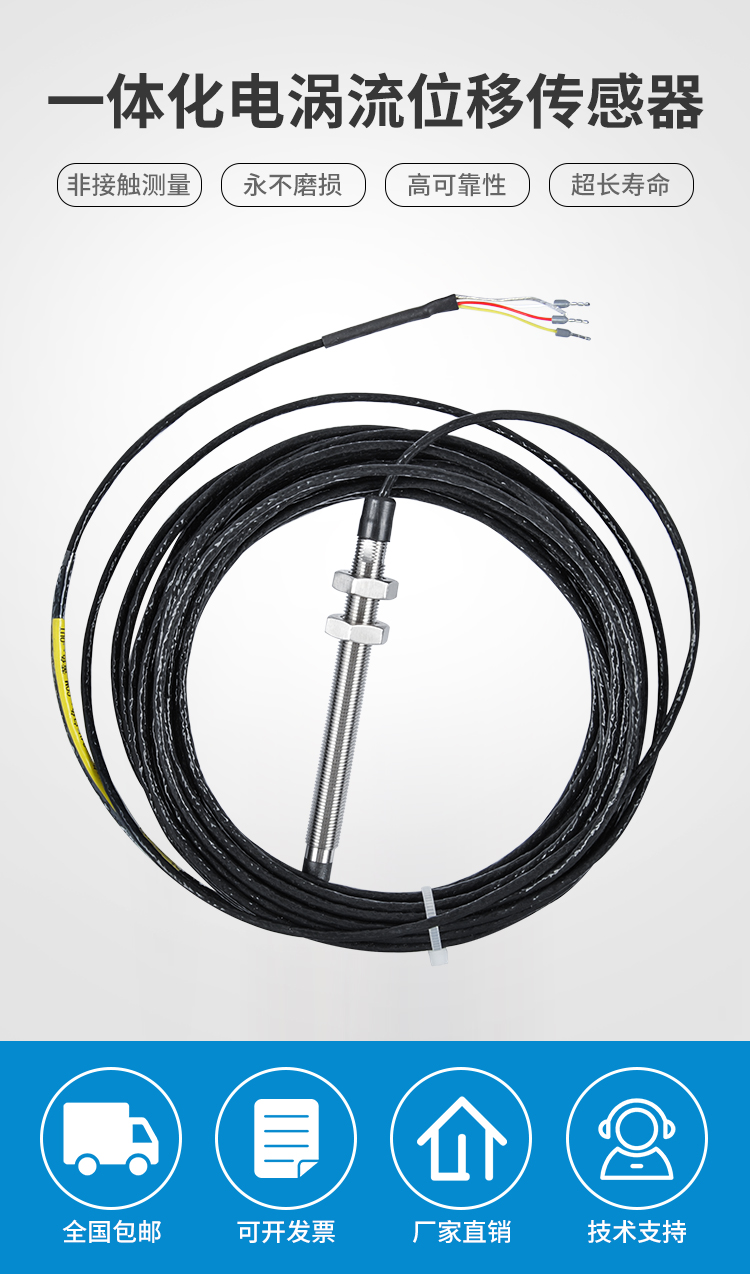

HJ-YT1301一体化电涡流位移传感器

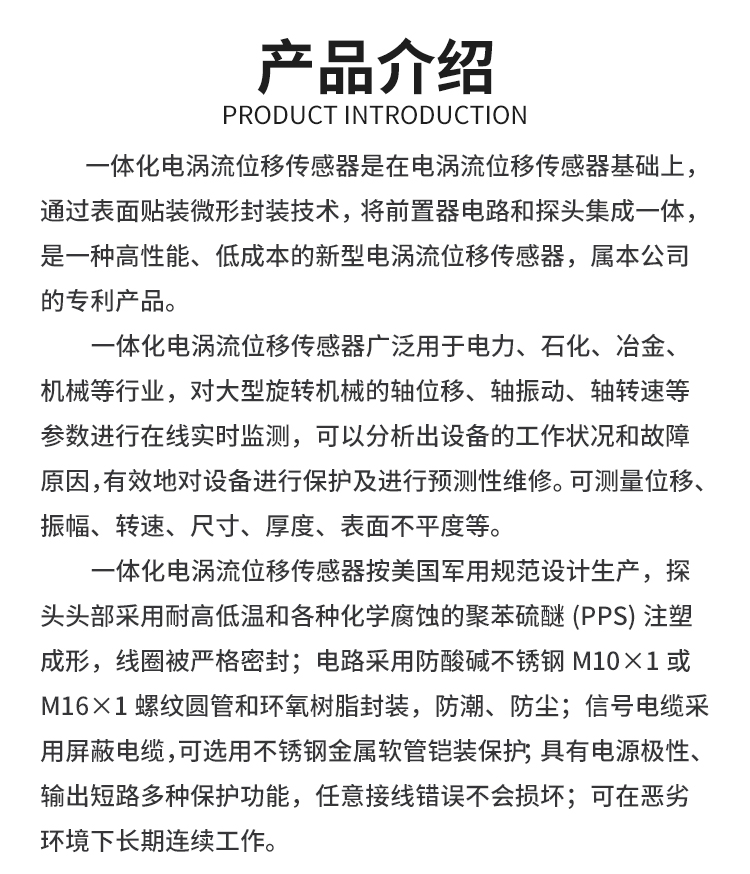

HJ-YT1301一体化电涡流位移传感器是在分体电涡流位移传感器基础上，通过表面贴装微形封装技术，将前置器电路和探头集成一体，是一种高性能、低成本的新型电涡流位移传感器。

HJ-YT1301系列一体化电涡流位移传感器广泛用于电力、石化、冶金、机械等行业，对大型旋转机械的轴位移、轴振动、轴转速等参数进行在线实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及进行预测性维修。可测量位移、振幅、转速、尺寸、厚度、表面不平度等。

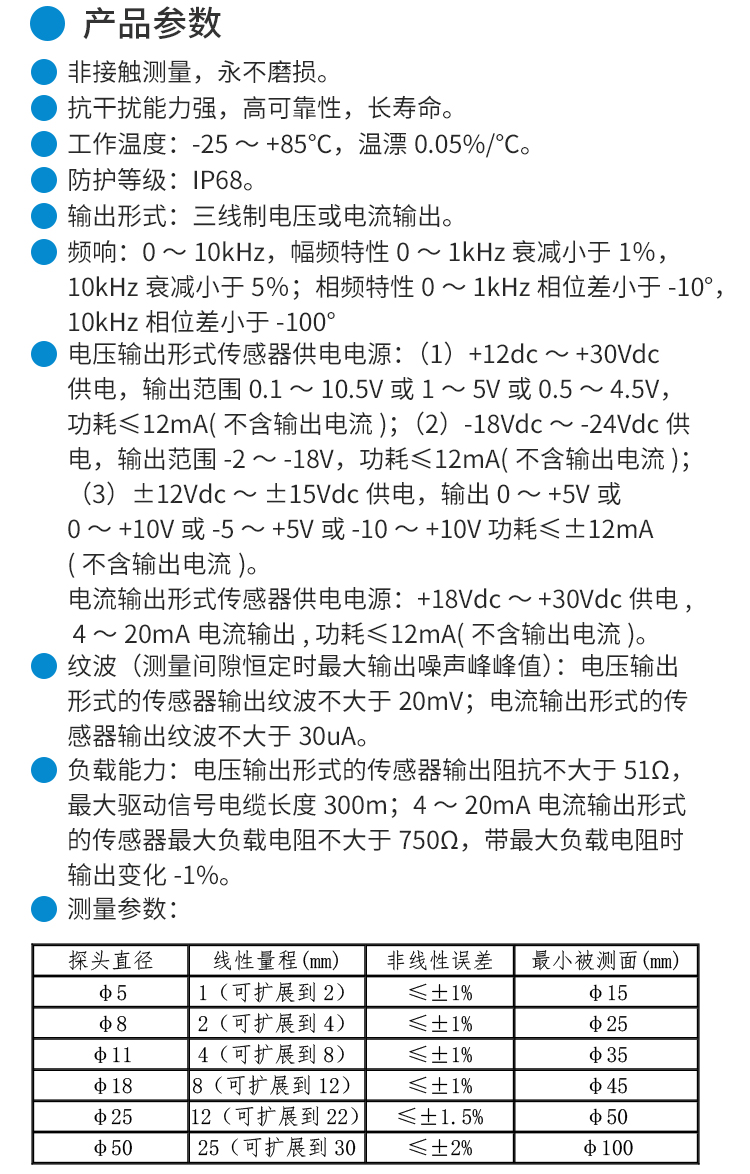

二、性能指标

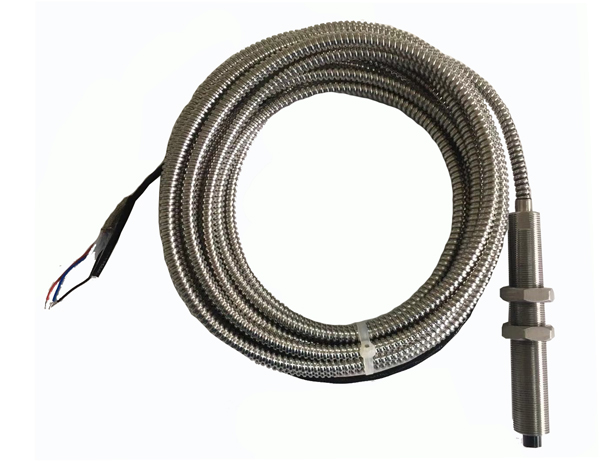

一体化电涡流位移传感器规范设计生产，探头头部采用耐高低温和各种化学腐蚀的聚苯硫醚(PPS)注塑成形，线圈被严格密封；电路采用防酸碱不锈钢M10×1或M16×1螺纹圆管和环氧树脂封装，防潮、防尘；信号电缆采用屏蔽电缆，可选用不锈钢金属软管铠装保护；具有电源极性、输出短路多种保护功能，任意接线错误不会损坏；可在恶劣环境下长期连续工作。

1、非接触测量，不易磨损。
2、抗干扰能力强，高可靠性，长寿命。
3、工作温度：-25～+85℃，温漂0.05%/℃。

4、防护等级：IP68。
5、输出形式：三线制电压或电流输出。
6、频响：0～10kHz，幅频特性0～1kHz衰减小于1％，10kHz衰减小于5％；相频特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
7、电压输出形式传感器供电电源：（1）+12dc～+30Vdc供电，输出范围0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含输出电流)；（2）-18Vdc～-24Vdc供电，输出范围-2～-18V，功耗≤12mA(不含输出电流)；（3）±12Vdc～±15Vdc供电，输出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含输出电流)。

电流输出形式传感器供电电源：+18Vdc～ +30Vdc供电, 4～20mA电流输出, 功耗≤12mA(不含输出电流)。

8、纹波（测量间隙恒定时ZUI大输出噪声峰峰值）：电压输出形式的传感器输出纹波不大于20mV；电流输出形式的传感器输出纹波不大于30uA。

9、负载能力：电压输出形式的传感器输出阻抗不大于51Ω，ZUI大驱动信号电缆长度300m；4～20mA电流输出形式的传感器ZUI大负载电阻不大于750Ω，带ＺＵＩ大负载电阻时输出变化-1%。

10、测量参数：

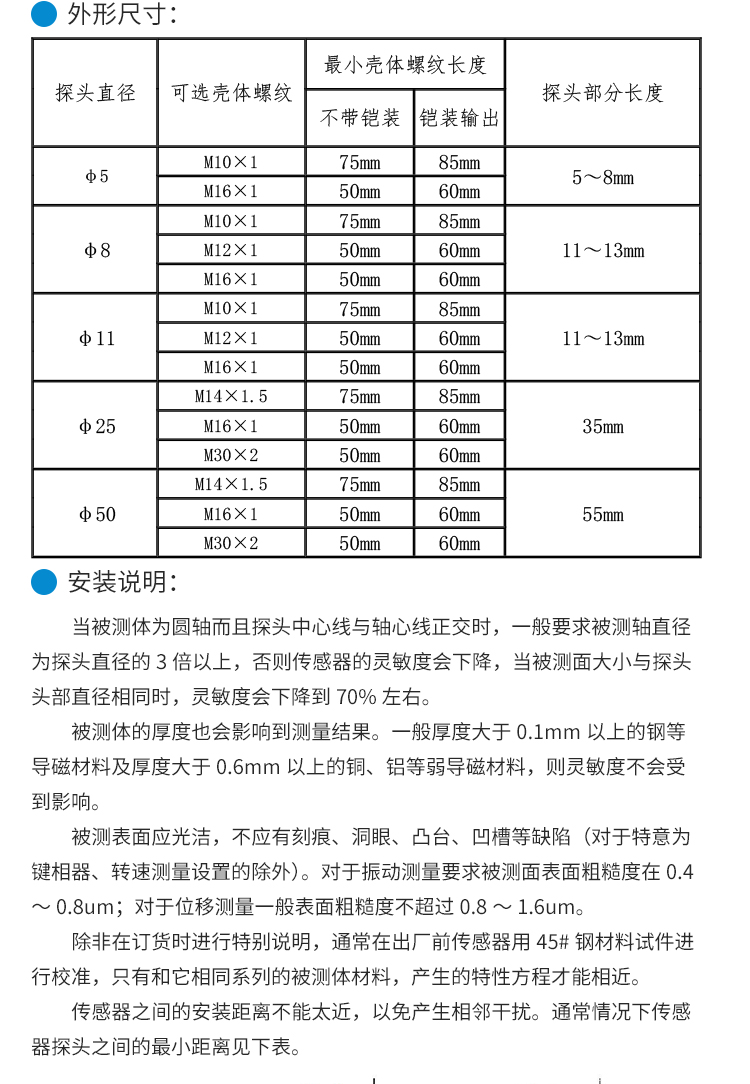

11、外形尺寸
