一体化变送器系列

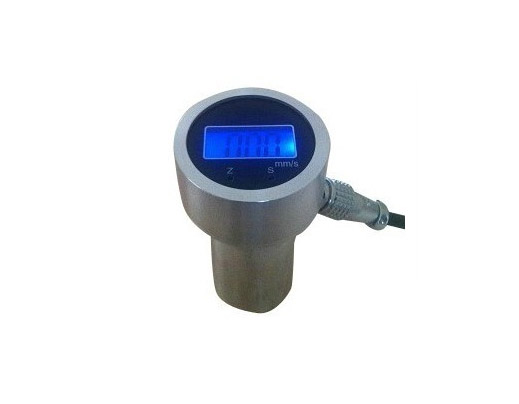

HJ-9003智能数显一体化振动变送器
- 产品描述：HJ-9003智能数显一体化振动变送器对供电电源和传感器信号进行隔离处理，大大提高了整机的稳定性和抗干扰能力。HJ-9003智能数显一体化振动变送器
一、简介
HJ-9003智能数显一体化振动变送器为本公司研制开发应用全隔离电路技术研发设计的带HART通信协议的全隔离智能现场测量仪表。变送器由于采用了全隔离电路技术设计，对供电电源和传感器信号进行隔离处理，大大提高了整机的稳定性和抗干扰能力。
二、功能
HJ-9003智能数显一体化振动变送器具有调整零位、量程和零振动微调的三个基本功能按键外，还设计了通过显示器上F1、F2和F3三个按键组合使用，具有在线无源迁移（不需要加振动即可设置测量范围，修改零位和满位的振动值）、设定显示工程量单位、线性/开方转换、设置阻尼时间和固定电流输出等功能。
变送器还具有参数资料备份与恢复功能。当数据资料被损坏时，可通过三个按键在线恢复被损坏的数据资料，并可以即时备份修改后的数据资料。
三、HART协议
HART协议使用工业标准的BELL202频率相移键控（FSK）技术, 以1.2或2.2kHz的数字信号叠加在4—20mA环路上实现通信。
来自4—20mA环路上的“HART通信器”发送的HART数字信号，经“HART通信模块”解调后进入“微处理器(CPU)”进行调制处理，再送入“HART通信模块”，经“电源隔离变压器” 送回到4—20mA环路中被“HART通信器”接收。
由于HART数字通信信号迭加在环路4—20mA上，“HART通信器” 必须通过串联在环路上的“负载电阻”才能发送或接收HART数字通信信号。为使供电电源和通信正常工作，“负载电阻”的阻值需在一定的范围。
四、技术标准：
▲ 响应频率：4.5HZ—1000HZ (垂直，水平) 10HZ---1000HZ (通用，垂直或水平)
▲ 量程范围：0—50mm/s 智能可调（按键或者HART手操器调整）
0—500um 智能可调（按键或者HART手操器调整）
▲ 供电电压：DC 24V
▲ 稳 定 性 ：在量程范围内，一年内不超过基本误差。
▲ 温度影响：对于DP、GP类，量程范围代号4～8，误差＜±0.15％/10℃，最大量程限值；其他类型和其他量程，误差增加一倍。
▲ 恒流性能：变化量＜ 0.075％。
▲ 绝缘性能：电源对地电阻﹥400MΩ。
▲ 响应时间：通电启动时，响应时间＜2秒。
▲ 灵 敏 度：下限值及量程变化量＜ 0.01％。
▲ 电源电压变化：下限值及量程变化量＜ 0.02％。
▲ 稳态变化量：电源短时中断，变化量＜ 0.02％。
▲ 过 范 围：下限值及量程变化量＜ 0.05％。
▲ 外磁场影响：处在400A/m(均方根)磁场中, 变化量＜ 0.05％。
▲ 机械振动：振动频率：50Hz，全振幅：0.2mm，历时2小时振动，残余下限值及量程变化量＜ 0.075％。
▲ 防 爆：隔爆型Exd II BT 4；本质安全型Exia II CT6。
▲ HART功能：过程变量、模拟输出、模拟量程下限、模拟量程上限、传感器 量程下限、传感器量程上限、阻尼 模拟量程等
▲ 工作温度：-40~85℃（液晶工作极限温度85℃）
▲ 安装方式：垂直，水平，通用。
▲ 重 量： 650克 （不锈钢外壳可选）
▲ 外形尺寸：φ58mm×90mm（液晶显示）
五、组态功能：
组态，就是为智能变送器设置决定它怎样工作的参数和资料。该系列全隔离智能变送器在出厂时，已进行过整机线性化和组态。参数和资料已贮存到智能电子部件内部存储器（EEPROM）中，如需重新组态，可参照本节进行。本节仅介绍用本公司提供的HART通信组态软件和变送器上显示器的三个按键和编码电位器来校准传感器零位、设定输出工程量单位和显示器显示单位、重置测量范围、设置固定电输出、修改阻尼时间、更改线性和开方输出以及备份恢复参数资料等功能。
六、变送器外壳尺寸图：
七、技术选型：
HJ-9003-A00-B00-C00-D00-E00-F00
A 安装方式
01 垂直 02 水平 03 通用
B 量程
01 0—10mm/s 02 0—20mm/s 03 0—30mm/s 以此类推
C 安装螺纹
01 M10*1.5 02 M10*1 03 M8*0.75 或订制
D 延伸电缆
01 1 米 02 2米 03 3米 …….
E HART 协议
00 无 01 有
F 可选项系列
01 无继电器报警。
02 继电器报警输出。
