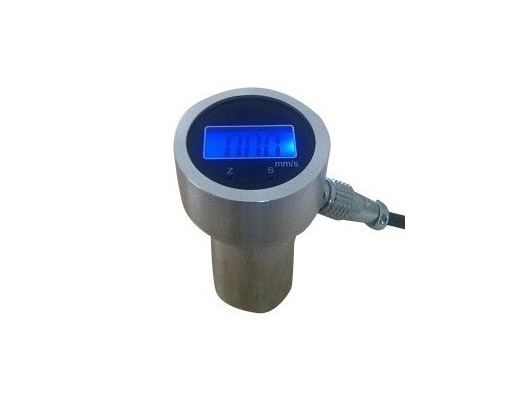

HJ-ZD20B一体化振动传感器

主要应用

主要应用在工业现场各种风机、水泵、电机、空压机等旋转设备上，或者铁道、地下管线等往复式振动设备上，用于在线监测设备运行健康状态。

技术参数

型 号：HJ-9002

供 电：DC12-28V（两线制环路供电）

量 程： 速度极限0～200mm/s，（具体以传感器本体打标量程为准）

注意！量程是振动速度或者振动位移二选一，并不是二者兼得

输 出：4～20mA 负载：≤500Ω

电气接口：航插连接器（IP54）/随机线预埋(IP65)

频率响应：10Hz～1OOOHz

精 度：5%

有效分辨率：0.01mm或者1um

不上电抗冲击：500g(瞬时)

测量方向：竖直或者水平（参考点是地平面）

运行温度：-40℃～85℃（工作环境温度，不考虑被测体体表温度）

外形尺寸：φ30×75mm

安装螺纹：默认螺纹安装M10×1.5mm（具体规格可选，或者可装磁吸座）

重　　量：约230克

壳体材质： 304不锈钢

防护等级：IP54或者IP65

连接方式：航空插头、防水出线、防爆接头

安 装

4.1、 安装位置：垂直或者水平安装于被测振动点上，将传感器底部M10×1.5×10螺钉固定在被测壳体上，然后将传感器拧在上面拧紧即可。

4.2安装及规范：参看下图，若变送器安装位置受到高温蒸汽等冲刷时，为降低变送器环境温度、需加防护措施，一般情况下可不加防护。

4.3 接线说明：棕色导线接DC24V电源正端，蓝色导线接DC24V电源负端，同时棕色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
