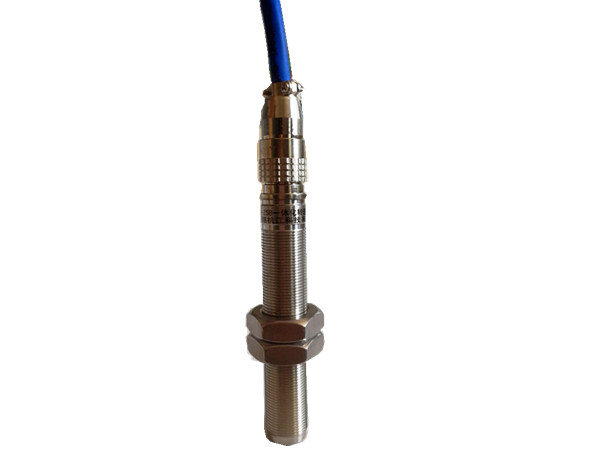

HJ-Z51转速传感器(磁电式)
- 产品描述：HJ-Z51转速传感器
一、概述
HJ-Z51转速传感器(磁电式)将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。磁电式传感器内装永久磁钢，当磁芯端面近处有转动的导磁齿轮、带孔（或槽）圆盘（或轴）等时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。
二、技术说明
1.被测应体为导磁体，上有齿或凹槽。
建议：测速齿轮模数≥2， 材料为导磁低碳钢。
2 .不适于零转速测量。
3.工作温度： -30～80℃或-20～200℃（高温型）
4.安装间隙： 0.3～2mm
5.输出波形： 近似正弦波（≥50r/min时）
6.输出幅值： 50r/min时≥300ｍｖ 传感器铁芯和被测齿轮齿顶间隙 δ＝0.5～1.2mm
被测齿轮模数 m = 2
齿轮 Z = 60
材料 电工钢
信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
7.外形尺寸：外径M16×1 ; M18×1.5总长80mm，超长需定做。
