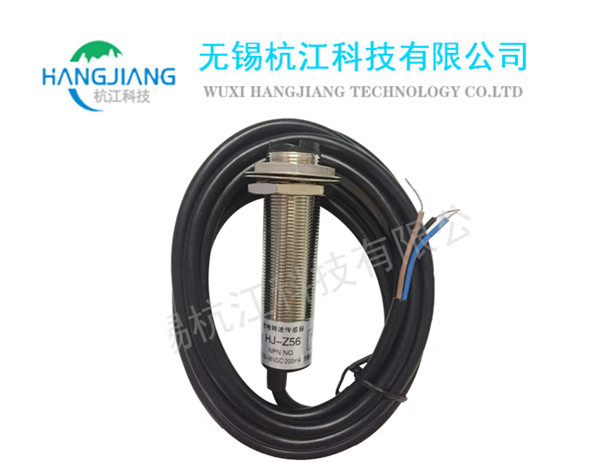

HJ-Z56光电转速传感器

一、概述

HJ-Z56光电转速传感器利用光电反射原理，获得转子转动的信号，可测量转子的转速。特点是分辨率高，距离远，实用范围广，频响宽，可靠性高。内装放大整形电路，输出为幅度稳定的方波信号，能实现远距离传输。光电转速传感器坚固耐用，外壳氧化处理。防水结构简单，耐压能力强、密封可靠主要应用于测试环境较差 、振动剧烈（如：扇叶、发动机、螺旋桨等）。用于测量转速、周期 、速度。一般和HJ911智能转速监测仪配套使用。

二、技术指标

工作电压: 10-30v

使用温度:-40 至 +100℃

输出信号:高电平近似于电源电压； 低电平<0.3V，稳定方波。

响应频率:0.1HZ 至 500Hz

分辨膜数:>0.5

使用湿度:<95%RH

输出电流:<30毫安

保护形式:有限性和短路保护

触发形式:反光条

绝缘电阻:>50M

应用距离:30mm-300mm(最佳距离)

外形尺寸：M18*1*70（可定制）

接线方式：棕色：DC10-30v供电  蓝色：COM 黑色：信号

三、安装方式

转速传感器安装在测速支架上，传感器与被测体距离30mm-300mm，传感器信号输出电缆为三芯屏蔽线，接线时应注意分别，棕色：DC10-30v 供电 蓝色：COM 黑色：信号。
