LVDT位移传感器

  • 行程位移传感器 TD-1-150 LVDT
  • 行程位移传感器 TD-1-150 LVDT
  • 行程位移传感器 TD-1-150 LVDT
行程位移传感器 TD-1-150 LVDT行程位移传感器 TD-1-150 LVDT行程位移传感器 TD-1-150 LVDT

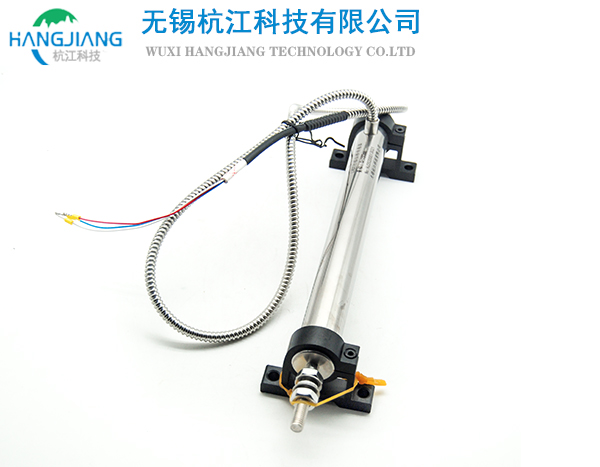

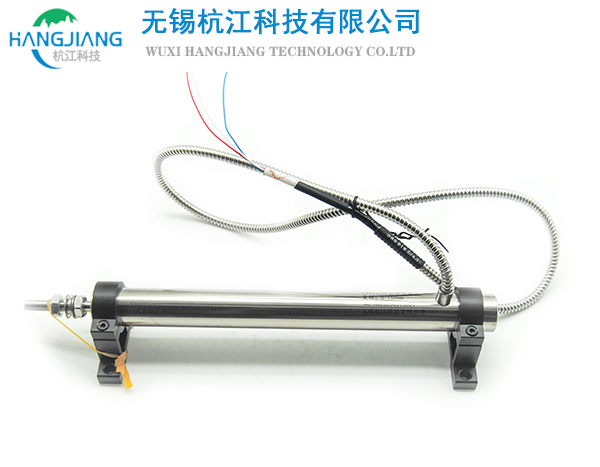

行程位移传感器 TD-1-150 LVDT

  • 产品描述:TD系列位移传感器是我厂生产多年的传统产品,该位移传感器利用差动变压器原理,将直线移动的机械量变为电量,从而进行位移的启动监测和控制。因此在工农业生产、国防工程和科研院所等诸方面获得了广泛应用。我厂的产品主要用于汽轮机厂、电厂的汽轮机。
  • 在线订购

一、工作原理

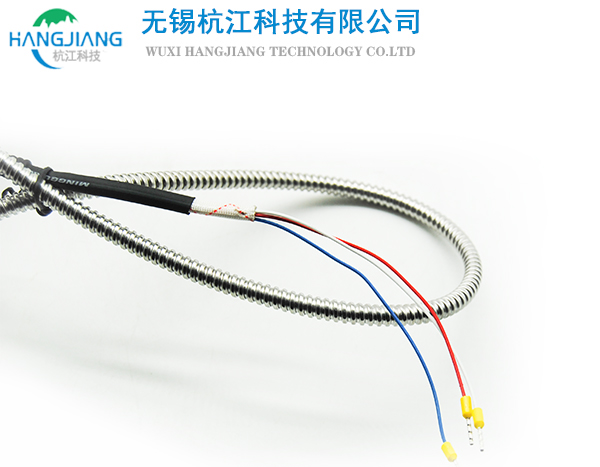

T D系列 L VDT位移传感器工作原理,是铁芯可移动的变压器. 传感器由3组线圈组成:初级线圈1组,引出线为棕、黄;次级线圈2组,,一组引出线为黑、绿,另一组引出线为蓝、红。称差动变压器式位移传感器。把绿线跟蓝线连接作为差动输出。



二、技术参数 AC


1、线性量程:±10~±500mm

2、精度误差: 0.5%、0.25%

3、灵敏度: 2.8~230mV/V/mm

4、初级激励电压: 5Vrms  (1~5Vrms)

5、激励频率: 1KHZ  (400Hz~10KHZ)

6、动态频率:200Hz(3db)

7、零位电压:小于满刻度输出的0.5%

8、灵敏度漂移: 0. 01%/℃FS0

9、工作温度: -55℃~+150℃    (特殊规格可达0~+280℃)

10、负载阻抗:与传感器相接的负载要大于20KΩ

三、TD系列LVTD位移传感器使用安装注意事项

1、本场传感器在出场前都已标定,在传感器芯杆上刻有3条线,中间是机械安装零点,左右两条刻线为±行程。

2、位移传感器安装与方向无关,可垂直或水平放置,传感器不要与导磁体金属接近,一般情况有20mm以上的距离就可以了,不要与强磁场和强电流接近,也不要将传感器局部放置在闭合的导体内。

3、固定传感器的支架本场提供,一般装在传感器上,如不需用本厂传感器支架,自制传感器支架适合用非金属材料。

4、铁芯运动要求直线方向运动,运动自如,铁芯碰内壁,并不影响精度。

5、AC型LVTD必须陪变送器才能使用,可用本厂产品,自制变送器要做到以下几点:

(1)、激励电源稳定度要优于传感器误差的1/4,稳定电源波形可以是正玄波,也可以是方波,对于高精度LVTD用正玄波。

(2)、激励电压频率最好取1KHz。

(3)、检测电路可用双运放组成的线性整流电路或同步解调线路。

(4)、与传感器相接的负载要大于20KΩ。
